實驗室整體純水的構成和關鍵點


整體純水系統是由純水制備模塊、純水儲存模塊、純水分配模塊、管道純化和監控設備、終端純化模塊等五個核心部分組成，每一部分對整個純水系統的實施成功都起到關鍵的影響。

1、純水儲存模塊
• 系統工作強度及運行穩定性、安全性的考慮
• 水質需求
• 應用：不同應用不同水質要求
• 標準：如USP，EU，CLSI，ISO，GB等
• 純化策略和技術的選擇

• 水量需求
• 關鍵指標：每日用水量
• 輔助指標：高峰用水量，使用習慣
• 質量監控要求
• 使用方便性
• 購買、運行的總成本觀念
• 環境需求或限制


2、純水分配模塊
• 材質
• 全排放水箱 (圓錐底部)
• 空氣過濾
• 衛生溢流保護
• 水箱內或外殺菌紫外燈
• 封閉性設計
• 清潔或消毒策略
• 泵的選擇
• 管道

3、終端純化模塊
• 管材的選擇
• 管材的連接方法
• 無死角施工要求
• 循環管道的設計
• 最佳的流速要求


4、管道純化及監控設備

• 水質的要求
• 水量的要求
• 水質檢測的需要
• 運行和維護狀態
• 使用信息的提供
• 維護的需求
• 溝通界面
• 用水點個性化的特殊需求

• 系統二次污染的風險
• 管道水質監控
• 管道純化及監控設備的控制

作為新建或老實驗室改造中，考慮設計整體純水系統的用戶，往往會面臨系統設計、產品選型、管理維護等全面考慮的挑戰。
整個整體純水系統中從產水模塊、儲水模塊、分配模塊、管道純化和監控設備、到最后的終端純化模塊的選配，涉及到對實驗應用的了解、實驗室管理的思考、系統投入成本的控制、運行維護的要求、安裝操作和工程實施等多方面因素，用戶往往在牽涉大量精力后，效果卻并不很好。
作為全球領先的實驗室純水系統研發、生產、設計、實施和服務商，安吉爾憑借20余年純水系統設計、及數萬整體純水系統用戶的使用經驗，以及顧問式服務和專業化設計模式，為您提供從系統論證、設計和選型、系統實施及管理維護等全面的解決方案。


整體純水系統的不同設計和選擇方法
簡單的中央純水系統或者用水點的單機純水系統只是整體純水系統設計和選擇中的兩種極端情況。
針對不同的情況，整體純水系統可以有很多不同的設計和選擇。設計前期清晰定義項目的需求能夠幫助設計和選擇的結果是最合適實際使用需要的。

設計1a:簡單中央供水

基礎的設計方案
純水通過單一純水模塊產水和分配到各個用水點。適合實驗室規模小、水質需求單一、用水量不大、用水點不多和運行強度小、安全性要求低的實驗室。

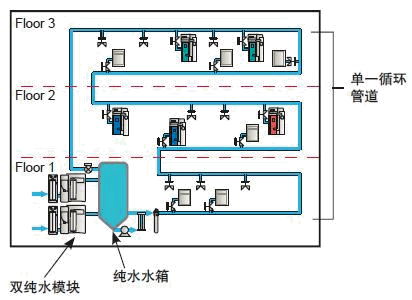

設計1b:雙純水模塊的整體純水系統

雙產水模塊能夠避免設備維護和維修時的斷水，也大大降低了系統運行風險性，使整體純水系統供水更穩定、更安全。
適合規模較大或者工作強度較大的實驗室：其水量需求大、水質要求高、用水點較多，對系統穩定性和安全性要求嚴格。

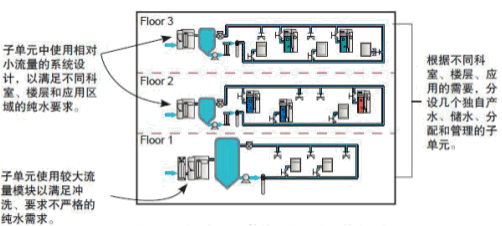

設計2a:多子單元的整體純水系統

相對于單一循環的整體純水系統，其水質針對性更好、相對消耗更低、管理維護適用性更強、容易滿足不同使用區域的要求。兼容了集中供水和使用點獨立供水兩種策略的優點。

設計2b:精確優化設計的多子單元的整體純水系統

結合小流量純水模塊滿足特殊或者較遠的用水點的

純水需求。避免了有些有特殊需求、或者距離較遠的用水點，采用管道和的集中供水不合理設計。這種設計在2a的基礎上，靈活性和適用性更強，滿足多數使用者、管理者的需求，成本和性能做到最佳的平衡，是整體純水發展的趨勢。

實驗室整體純水系統，其應用范圍在每天200升～8000升之間。多數實驗室或實驗樓純水總消耗量在500～2000升之間，只有少數實驗室或實驗樓每日用水量會大于2000升。在這些極少數實驗室或實驗樓中，由于有較多耗水量大的全自動檢測設備、或者沖洗設備，及可能的特殊應用 (如電子及材料行業)，導致其使用大于2000升甚至更多的純水。針對這些情況，需要仔細的定義用水量和進行特殊的設計。一般來講，過多的冗余會造成系統開機量不足，純化模塊不能充分發揮作用，也因為流動性不足，造成系統潛在污染的風險。
